• 产品基本资料介绍

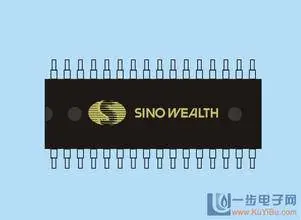

•  SH367003系列产品是用于3节或者4节串联可充电锂电池保护的IC, 能够提供高精度过充电保护电压, 过放电电压保护以及放电过电流保护。SH367003的过充电保护延时, 过放电保护延时和放电过电流1的延时可以通过外接电容调整。SH367003具备宽温度工作范围和宽电压工作范围, 其***的低电压模式兼容磷酸铁锂电池应用。

产品特性介绍

■ 通过SEL端口实现3/4节电池串联应用切换
■ 高精度电压 (针对每节电池) 检测功能
     高电压模式 (适用于液态锂离子电池/聚合物锂离子电池等)
      - 过充检测电压: 3.9V to 4.4V
         (档位间隔50mV) 精度: ±25mV
      - 过充解除电压: 3.8V to 4.4V
         精度: ±50mV
      - 过放电检测电压: 2.0V to 3.0V
         (档位间隔100mV) 精度: ±80mv
      - 过放电解除电压: 2.0V to 3.4V
         精度: ±100mV
     低电压模式 (适用于磷酸铁锂电池等)
      - 过充检测电压: 3.4V to 3.9 V
         (档位间隔50mV) 精度: ±25mV
      - 过充解除电压: 3.3V to 3.9V
         精度: ±50mV
      - 过放电检测电压: 1.8V to 2.8V
         (档位间隔100mV) 精度: ±80mV
      - 过放电解除电压: 1.8V to 3.2V
         精度: ±100mV

■ 3档放电过流检测功能
     - 放电过电流保护1: 0.05V to 0.3V
        (档位间隔50mV) 精度: ±25mV
     - 放电过电流保护2: 0.5V
        精度: ±100mV
     - 放电过电流保护3: VC1-1.2V
        精度: ±300mV
■ 通过外接电容预设过充电检测延时时间, 过放电检测延时时间, 放电过电流保护1延时时间
■ 放电过电流保护2和放电过电流保护3延时时间内部固定
■ 通过CTL端口优先控制充放电端口
■ 宽工作电压范围: 3V - 24V
■ 宽工作温度范围: -40°C - 85°C
■ 低功耗:
      - 工作模式: 16μA (典型值)
      - 休眠模式: 1.5μA (典型值)
■ 封装形式: 16-pin TSSOP
